Notice d’installation :

Modules compatibles ACE

Introduction

Bienvenue dans le manuel d’installation du kit détente plate et gâchette pour combiné ACE. Ce guide vous accompagne étape par étape pour l’assemblage et la personnalisation de votre kit, afin d’optimiser ses performances. Suivez attentivement les instructions et consultez les illustrations annotées pour une meilleure compréhension.

Outils et matériel nécessaires

• Matériel recommandé : un poinçon de petit diamètre (3/32"), un marteau léger et éventuellement un support d’établi.

Procédure générale

Installation d’un ensemble de détente plate et de son module

Étape 1 :

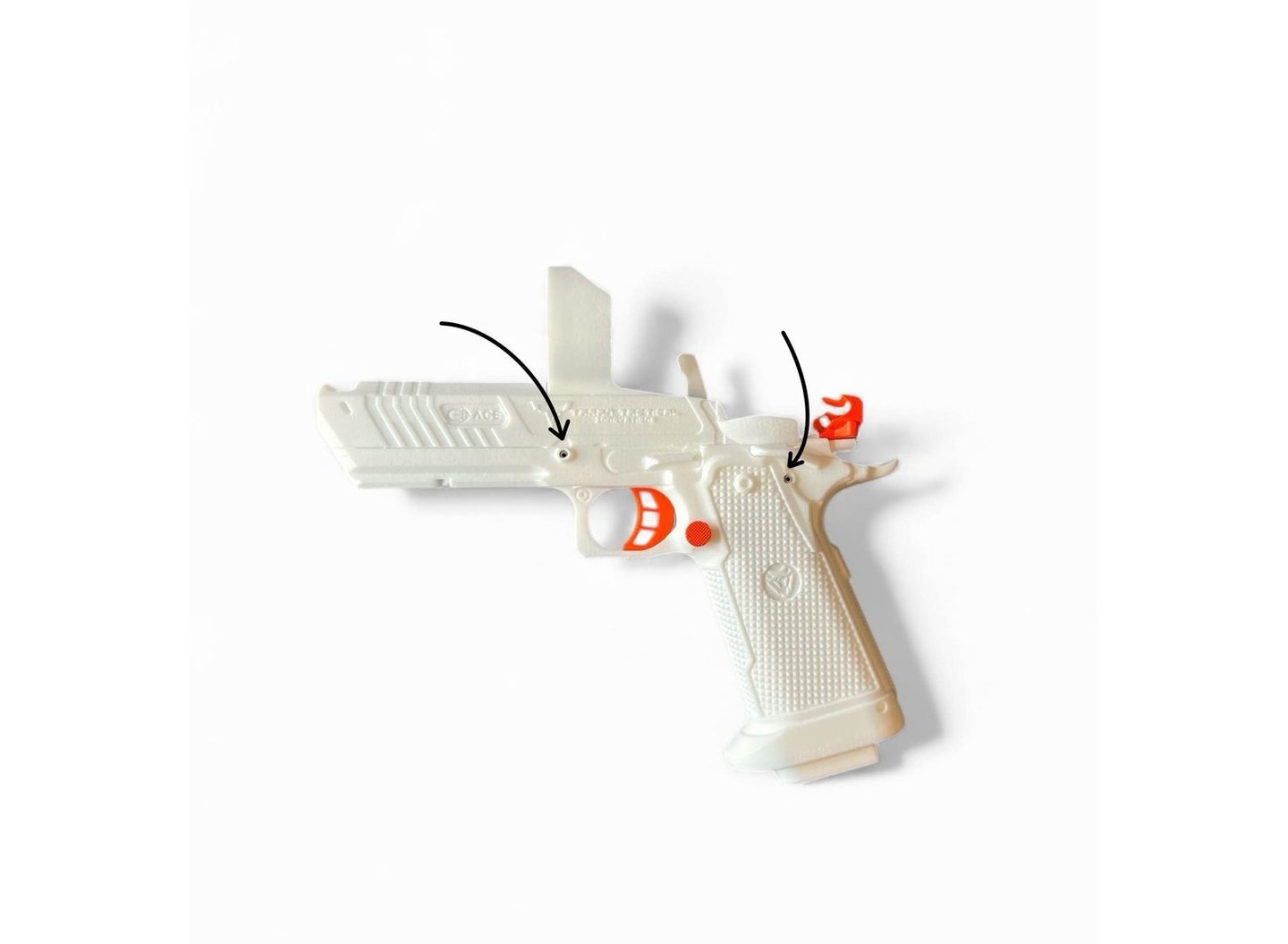

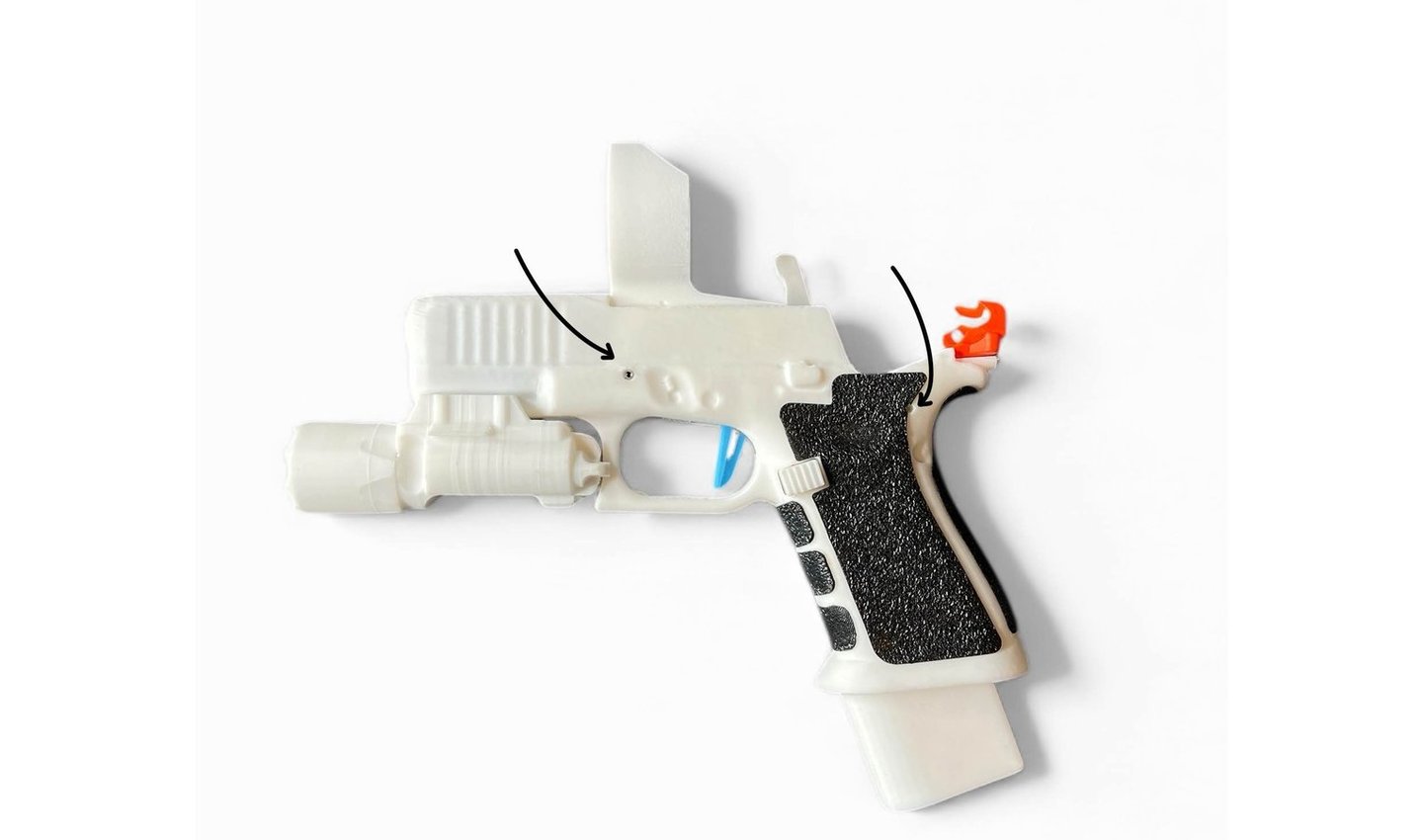

Commencez par retirer les deux goupilles de fixation placée sur le côté du cadre afin de pouvoir dégager l’ensemble interne.

Étape 2 :

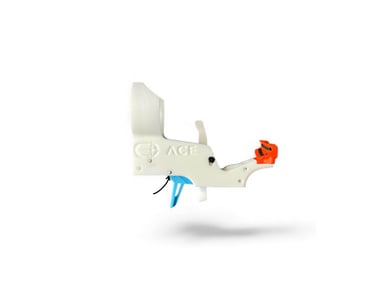

Sortez ensuite le module central du châssis du combiné. Certaines petites pièces comme des ressorts ou un bouton de libération peuvent se détacher : manipulez l’ensemble avec précaution.

Étape 3 :

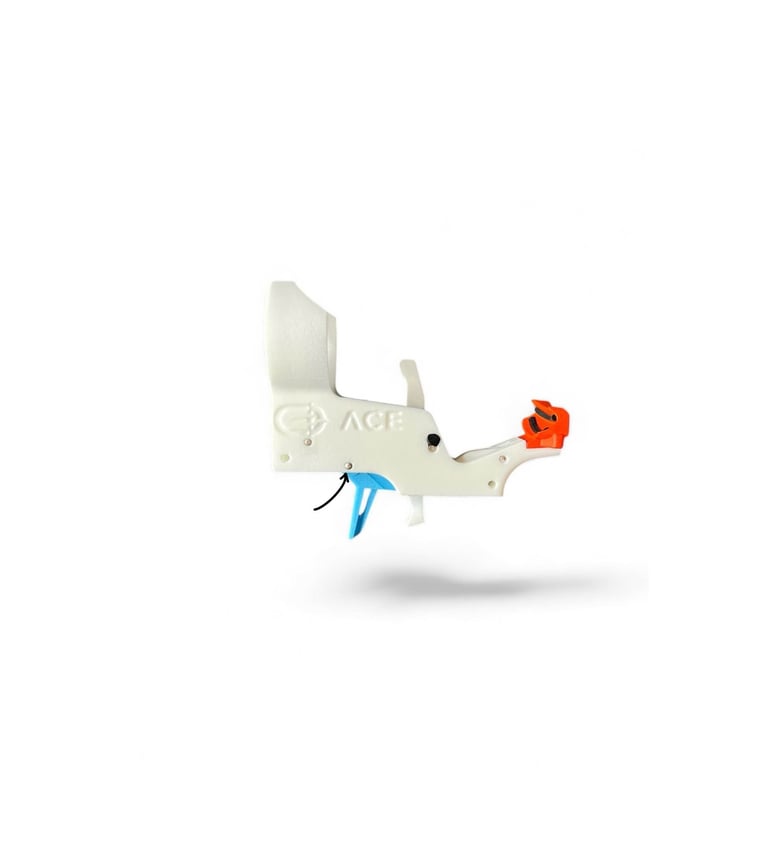

Repoussez la goupille du FCU qui maintient le mécanisme du déclenchement.

Étape 4 :

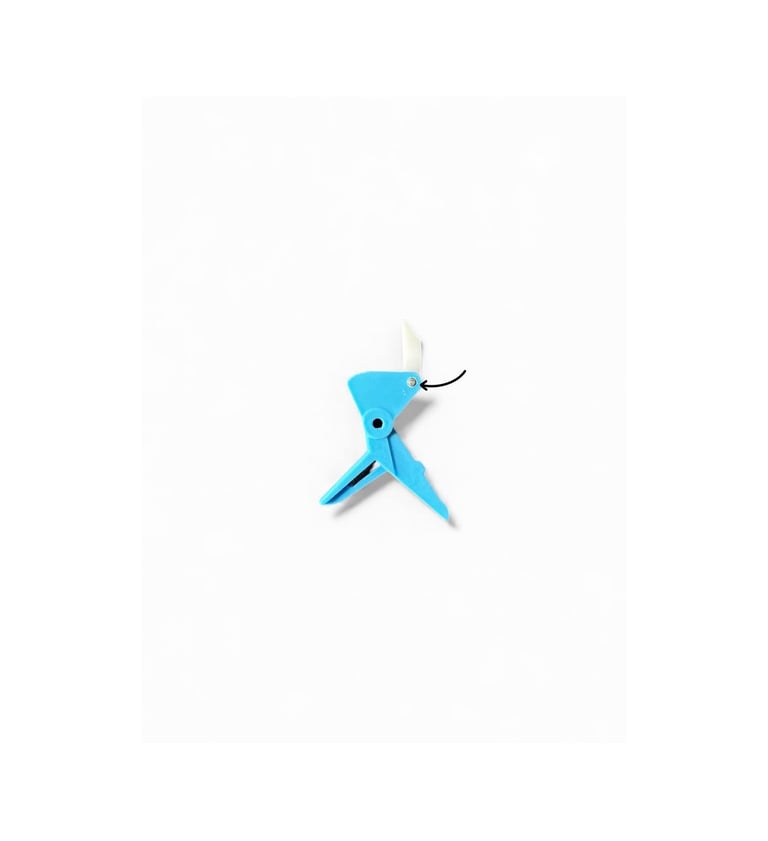

Retirez la goupille du mécanisme.

Étape 5 :

Retirez la goupille, le ressort et la gâchette.

Étape 6 :

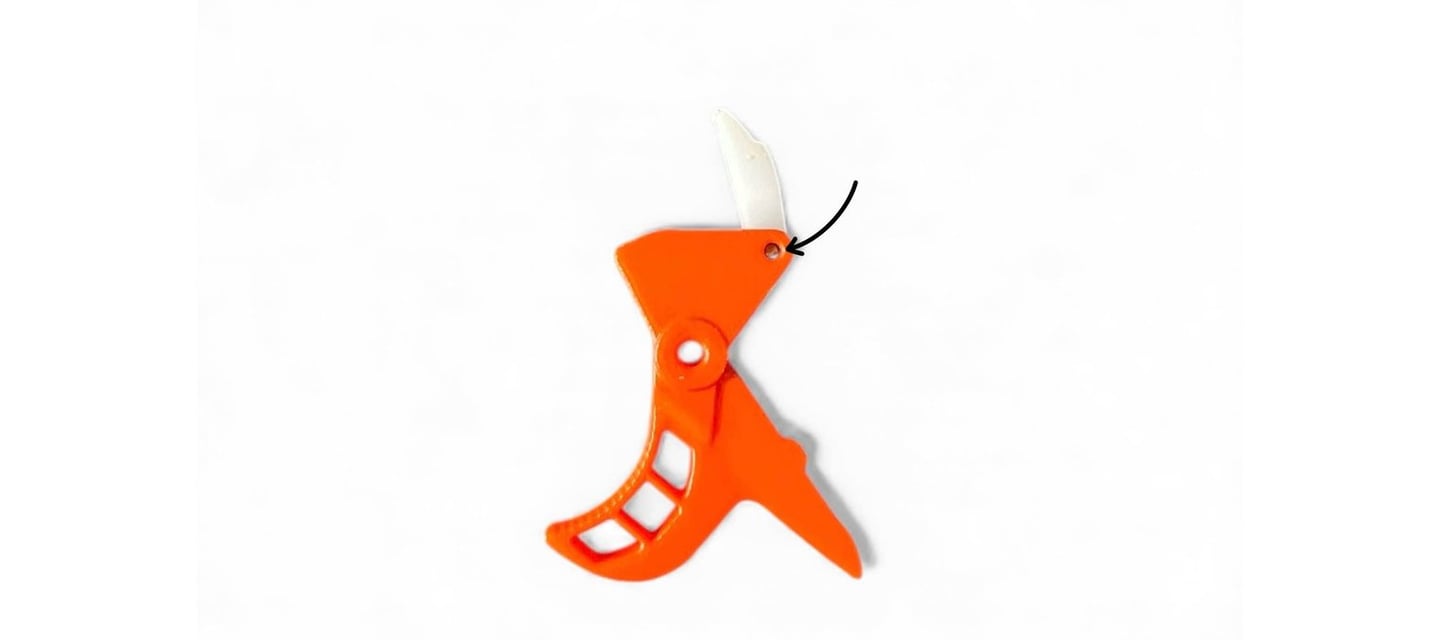

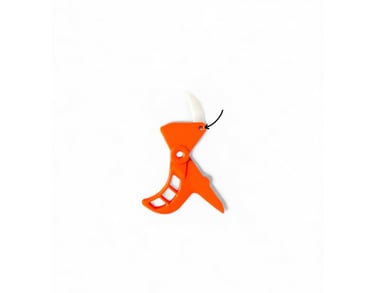

Placez les pièces dans le boîtier de détente à face plate. S’assurer que l’encoche de la gâchette est orientée vers le haut.

Étape 7 :

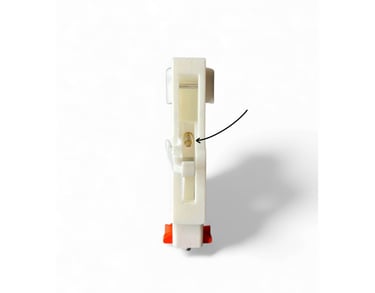

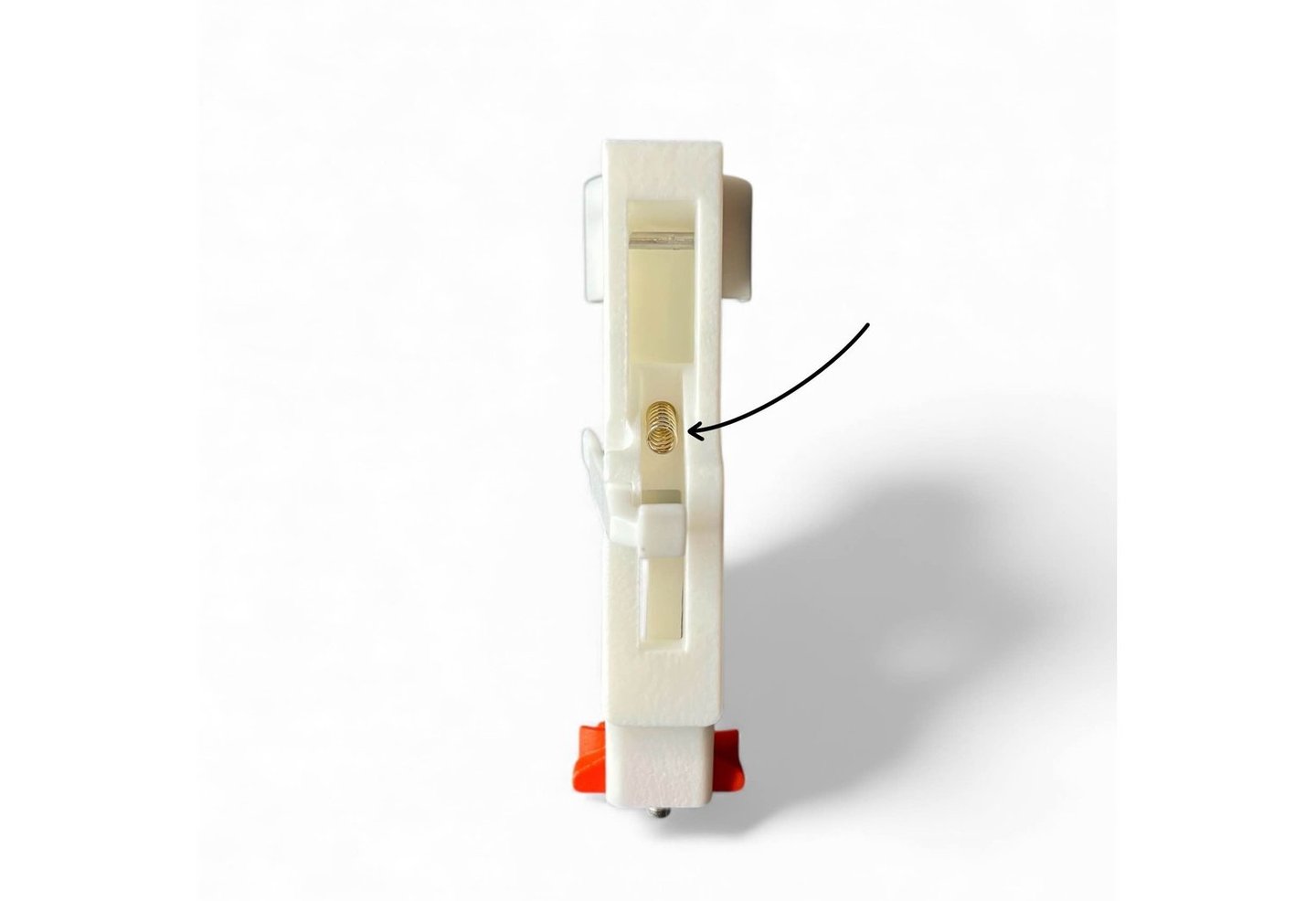

S’assurez que le ressort se trouve à l’intérieur du FCU avant de placer le mécanisme de déclenchement.

Étape 8 :

Insérez le bloc de commande du chargeur dans le châssis sans l'enfoncer complètement. Prenez le bouton d'éjection du chargeur et glissez-le dans le châssis, en veillant à ce que l'encoche soit orientée vers l'arrière du combiné. Commencez à insérer le bloc de commande du chargeur dans le châssis tout en appuyant sur le bouton d'éjection du chargeur en vous assurant que le tout se clipse correctement.

Insérer la goupille d'origine

Étape 9 :

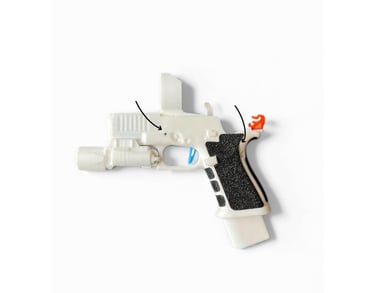

Repositionnez les deux broches permettant de maintenir fermement l’unité à l’intérieur du châssis.

Kit d’ajustement et personnalisation

Un élément de déclenchement

• Une pièce de gâchette,

• Le ressort de cette gâchette,

• Un ressort assurant le retour du mécanisme,

• Un support de manette (modifiable selon les versions Quest),

• Une butée arrière.

Étalonnage et réglages finaux

1. Ajustez les paramètres de sensibilité en jeu dans le menu de la cabane.

2. Ajustez la sensibilité juste en dessous du seuil de « traction maximale » pour de meilleures performances.

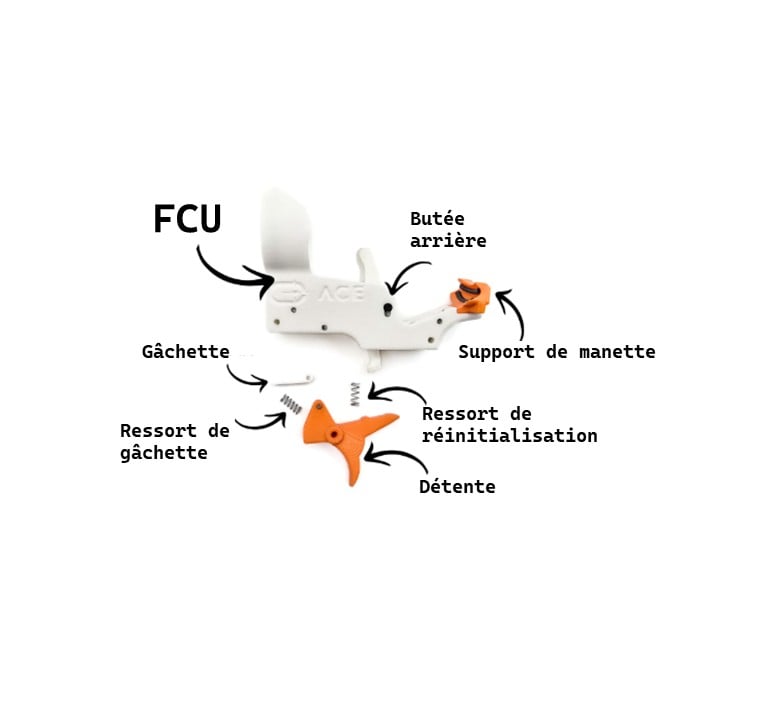

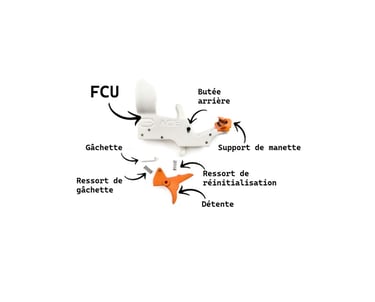

Éléments identifiables dans l’unité de commande (FCU)

Le module comprend :
